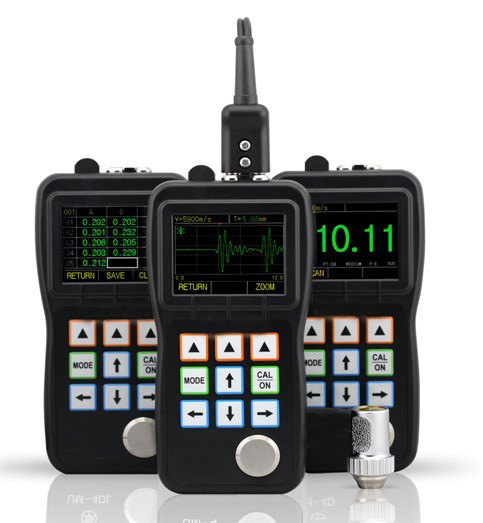

UTG-400的主要功能
同档产品中唯一采用清晰亮丽的OLED真彩屏 对比度10000：1，是TFT彩色液晶屏的40倍； 分辨率320×240，是同档产品的9倍以上。 更快的测量更新率 更新率4Hz、8Hz、16Hz可调； 普通的应用可选择4Hz，当需要快速扫查时可选更高的更新率。 创新的A扫描快照功能，标志着经济型测厚仪进入全数字 UTG-400在同档产品中首款提供A扫描快照波形显示功能，超声波不再是看不见摸不着的抽象概念，用户在屏幕上可直接看到超声信号波形，用于验证厚度读数是否正确、分析出现问题的原因、帮助用户找到解决问题的办法。 |
|
业界首款经济型全数字测厚仪
全数字测厚仪需要把模拟的超声波信号转换成数字信号，然后对数字信号进行运算处理，最终获得高性能的厚
度测量能力。UTG-400的过零测量技术、高分辨力、A扫描快照功能都是以全数字技术为基础的。
同档产品中唯一真正达到0.01mm分辨能力的超声波测厚仪
一般超声波测厚仪的显示分辨率通常是0.01mm，但真实的分辨能力很难达到0.01mm。普通测厚仪电 路内的定时计数器一般在30MHz以下，真正的硬件分辨力勉强只能到0.1mm，通过把多次测量结果取平均值的方法，模拟0.01mm变化的显示效果，其实这样并不能有效提高真实的分辨力，反而造成示值不稳定的现象。UM-4超声波测厚仪采用突破性的全数字技术及特殊的算法，其真实分辨力可达到0.01mm，实验证明可轻松分辨出厚度只相差0.01mm的两个试块。
采用突破性的过零测量技术
以全数字技术为基础，采用过零测量技术，厚度测量值不受回波强度、材料衰减系数、增益和闸门高度的影响，具有高测量稳定性和可靠性。
更多实用的功能
报警、差值/缩减率、最大/最小值
UTG-400技术参数
| 显示屏 | 2.4QVGA(320×240)彩色OLED屏，对比度10000:1 |
| 工作原理 | 使用双晶探头的超声波脉冲/回波法 |
| 测量范围 | 0.6至508毫米(0.025至20.00英寸） |
| 测量分辨率 | 0.01或0.1mm(0.001或0.01in) |
|
单位
|
毫米或英寸 |
| 显示模式 | 厚度值模式，最小/最大值捕获模式，差值/缩减率模式 |
| A路径修正 | 自动A声程修正，补偿双晶探头的非线性度 |
| 测量更新率 | 每秒4HZ、8HZ、16HZ可选 |
| 材料声速范围 | 500-9999m/s，0.0179-0.3937in/us |
| 工作语言 | 可选择中文、英文、日文（提前与本厂联系选定） |
| 报警设置 | 最大/最小值报警，报警时动态改变厚度读数颜色 |
| 电源 | 两节1.5V AA电池 |
|
操作时间
|
两节AA电池，使用时间大于35小时 |
| 仪器关机 | 可选5、10、20分钟无操作后自动关机，或只能手动关机 |
| 工作温度 | -10至+50℃，有特殊要求可达-20℃ |
| 尺寸 | 153mm×76mm×37mm（H×W×D) |
| 重量 | 含电池280g |
| 保质期 | 1年 |
UM-4标准配置
|
主机
|
1台
|
标准探头
|
1个
|
|
仪器箱
|
1个
|
耦合剂
|
1瓶
|
|
操作手册
|
1本
|
1.5AA碱性电池
|
2节
|
|
型号
|
PT08
|
TC510
|
PT12
|
PT06
|
PT04
|
ZT12
|
GT12
|
|
类型
|
UTG-400标准
|
UTG-400D/400DL
标配 |
标配
|
小径管
|
指尖
|
粗晶（铸铁）
|
高温
|
|
频率
|
5MHz
|
5MHz
|
5MHz
|
7.5MHz
|
10MHz
|
2MHz
|
5MHz
|
|
接触
直径 |
11mm
|
13.5mm
|
13.5mm
|
8mm
|
6mm
|
17mm
|
15mm
|
|
测量
范围 |
0.8～100.0mm
|
1.2～200.0mm
|
1.0～200.0mm
|
0.8～30.0mm
|
0.7～12.0mm
|
4.0～508.0mm
|
4.0～80.0mm
|
|
允许
温度 |
-10～70℃
|
-10～70℃
|
-10～70℃
|
-10～70℃
|
-10～70℃
|
-10～70℃
|
-20～300℃
|
